TUTORIAL MEMBUAT DENAH RUMAH MENGGUNAKAN AUTOCAD

6:00:00 AM   art , autocad , denah , minimalis , rumah , tutorials

AutoCAD adalah sebuah perangkat lunak (Software) komputer untuk menggambar 2 dimensi atau bahkan 3 dimensi yang dikembangkan oleh perusahaan Autodesk. Software AutoCAD ini biasa digunakan oleh insinyur civil, land developers, arsitek, insinyur mesin, interior designer dan lain sebagainya.

Kita sebagai masyarakat biasanya sebetulnya berhak untuk bisa mengoperasikan softwaren ini tanpa anda harus memiliki sertifikat atau ijazah pendidikan formal. Karena ilmu sebenarnya juga tidak hanya diambil dari pendidikan non formal. Dari blog ini kita bisa belajar dasar, bagaiamana cara menggambar denah menggunakan software AutoCAD ini. Mari kita langsung saja ya guys...

Hal pertama yang harus dikondisikan adalah kita harus sudah menginstal software ini di PC/Laptop anda. Kalau belum ada nanti saya persiapkan posting baru untuk mendownload-nya secara gratis, harap bersabar ya.

Sekarang saya mau sharing cara membuat denah rumah dengan ukuran 100m2 (10m x 10m).

1. KITA PERLU MENGATUR SATUAN UKURAN YANG AKAN DIPAKAI UNTUK PATOKAN SKALA DENAH.

Untuk mengatur satuan ini setelah kita buka software AutoCAD-nya dan 'start drawing' akan muncul tampilan seperti di atas. Kemudial ketikan pada keyboard perintah UNITS > 'ENTER'

Kemudian akan keluar jendela seperti pada gambar. Disitu kita bisa atur satuan yang akan kita gunakan. Contoh yang saya pakai menggunakan satuan METER tingkat presisinya di 0.000 lalu klik OK.

2. MULAI MEMBUAT GARIS DENAH UTAMA

Sekarang ketikan perintah 'LINE' pada keyboard lalu tekan enter.

Kemudian setelah melakukan perintah 'LINE' kita bisa mulai menarik gambar. Caranya ketika klik dan arahkan mouse ke atas (jangan lupa tekan tombok F8 pada keyboard agar garis tegak lurus) ketik ukuran angka lalu tekan ENTER. Dimensinya ikuti contoh di atas.

Untuk pertama garis biasanya tidak terlihat kalian bisa zoom gambar dengan menggeser 'scroll' pada keyboard ke arah atas, maka gambar akan terlihat. Kalau sudah bisa silakan lanjutkan menjadi seperti gambar di atas. Ini adalah latihan menghitung dimensi, disamakan dengan gambar sebelumnya.

3. MENGGAMBAR PINTU

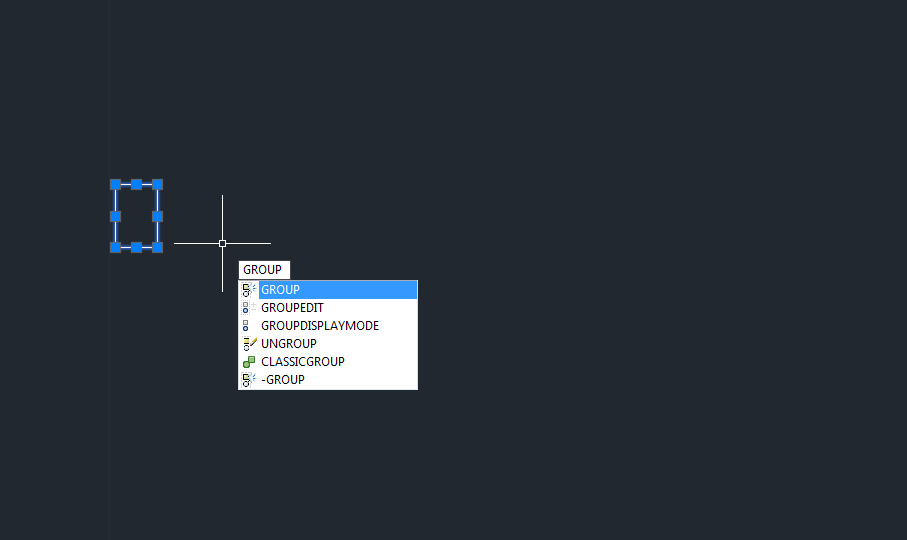

Untuk membuat pintu sama perintahnya menggunakan 'LINE'. Dimensinya 0.15m x 0.1m. Setelah menjadi kotak seperti di gambar di blok kotak itu lalu ketikkan perintah 'GROUP'.

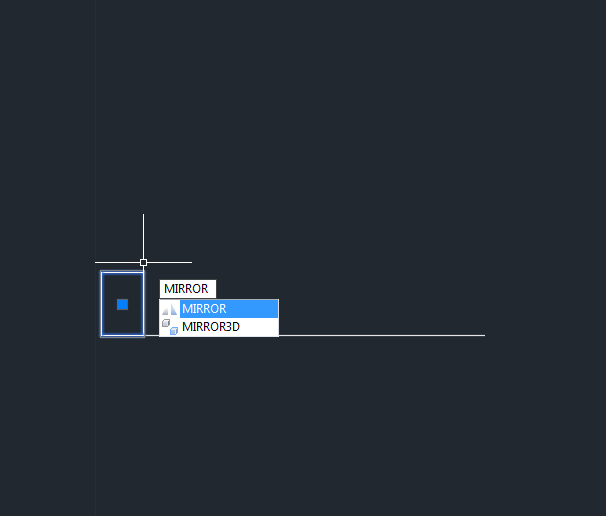

Setelah itu buat garis dari pojok kanan bawah sepanjang 0.8m. Kemudian klik kotak tadi dan masukkan perintah 'MIRROR' pada keyboard.

Kemudian sorot titik tengah garis yang tadi dibuat dan tarik arah Horizontal kemudian klik NO. Maka akan muncul kotak kedua secara otomatis di sebelah.

Kemudian buat lagi menggunakan perintah LINE dengan dimensi 0.1m x 0.8m, lalu di buat group.

Pilih menu Arc > Center, Start, End

Pada menu Arc ini akan membuat sebuah garis melengkung. Ikuti gerak langkah seperti di gambar. Klik pada setiap sudutnya sesuai pada tahapan yang telah diberikan angka. Dan sekarang kita sudah berhasil menggambar sebuah pintu.

4. MEMINDAHKAN PINTU PADA TEMPATNYA

Sekarang kita mulai dengan perintah move pada AutoCad. Pertama kita pilih dulu objeknya lalu masukkan perintah MOVE.

Ingat pada perintah MOVE ini kita harus mengambil sudut yang tepat

Kenapa ? supaya pada saat pemindahan/penempatan pun akan tepat pada posisinya. Nah sampai disini saya mempersilakan kalian mulai berkreasi.

Mungkin ada perintah lainnya yaitu COPY dan ROTATE.  Kalau sampai tahapan terakhir kalian sudah bisa, saya yakin untuk perintah selanjutnya kalian akan mudah memahaminya. Kenapa saya hanya memandu sampai sini ? karena ini adalah kesempatan kalian untuk mulai jatuh cinta pada AutoCAD. Dengan begini kalian akan mulai mengenali pengoperasian AutoCAD. Karen ada pepatah "Jika tak kenal maka tak sayang". Selamat mencoba guys..
